汽水混合加热器是一种装设于管道上蒸汽与水直接混合加热的设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于热水循环采暖、空调中加热系统、容器加热保温系统。
产品结构

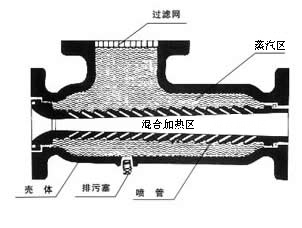

汽水混合加热器结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。蒸汽和水在高速流动中混合，无噪音、无振动、热效率100%。

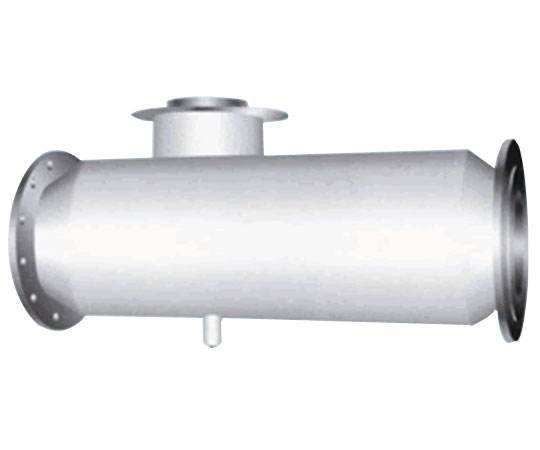

外形尺寸
|
SQHH |
-4 |
-6 |
-8 |
-10 |
-12 |
-16 |
-20 |
-24 |
-32 |
-40 |
-48 |
|
额定流量（m3/h） |
1.2 |
2.5 |
4.5 |
7 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
|
工作压力（MPa） |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
|
净重（kg） |
8 |
8 |
15 |
15 |
15 |
50 |
50 |
50 |
200 |
200 |
200 |
|
运行重量（kg） |
8.5 |
8.5 |
16 |
16 |
16 |
58 |
58 |
58 |
260 |
260 |
260 |
|
噪声（dB） |
≤65 |
≤65 |
≤65 |
≤65 |
|
A（mm） |
240 |
360 |
660 |
1200 |
|
B（mm） |
105 |
130 |
170 |
300 |
|
C（mm） |
105 |
130 |
220 |
450 |
|
水侧法兰 |
DN40 |
DN65 |
DN125 |
DN250 |
|
汽侧法兰 |
DN40 |
DN65 |
DN125 |
DN250 |
选型参考
1.汽水混合器未通入蒸汽时，额定流量下水头损失为5m H2O，通入蒸汽后水头损失可按1m H2O考虑；
2.蒸汽压力大于水压0.05MPa以上；
3.汽水混合加热器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；
4.汽水混合加热器适宜安装在水泵的吸水侧。
汽水混合加热器蒸汽喷入量表
水压
（MPa） |
蒸汽压力（MPa） |
|
0.2 |
0.3 |
0.4 |
0.6 |
0.8 |
1.0 |
|
0.1 |
660 |
910 |
1120 |
1540 |
1950 |
2350 |
|
0.2 |
0 |
820 |
1120 |
1540 |
1950 |
2350 |
|
0.3 |
/ |
0 |
940 |
1540 |
1950 |
2350 |
|
0.4 |
/ |
/ |
0 |
0 |
1950 |
2350 |
|
0.5 |
/ |
/ |
/ |
/ |
1890 |
2350 |
SQHH汽水混合加热器蒸汽喷入量换算系数表
|
SQHH |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
|
系数 |
0.26 |
0.26 |
1 |
1 |
1 |
3.7 |
3.7 |
3.7 |
10.8 |
10.8 |
10.8 |
安装与使用
1.汽水混合加热器可水平安装，也可以竖直向上安装，蒸汽入口应向上或水平；
2.汽水混合加热器前后装设阀门、压力表及温度计，以便于观察和调节混合器工作状况；
3.汽水混合加热器启动时，应先通水，再通汽；停机时，先关断汽源，再断水。

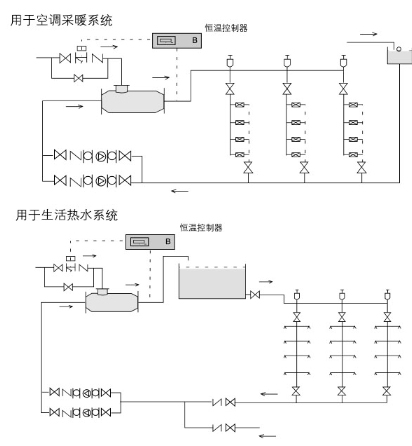

典型应用
