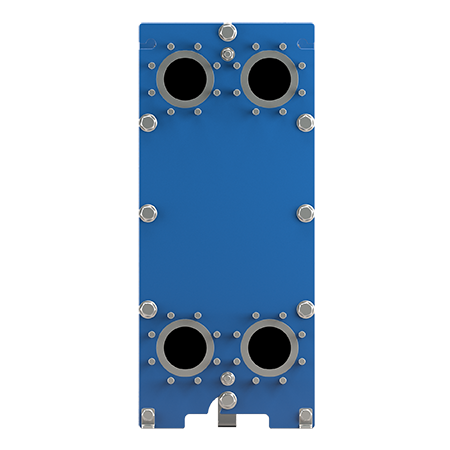

AERO板式换热器

结  构

板式换热器是由一组波纹金属板组成，板上有孔，供传热的两种液体通过。金属板片安装在一个有固定压紧板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的通道内。流体的流量、物理性质、压力降和温度差决定了板片的数目和尺寸。波纹板不但大大提高了湍流程度，并且形成了许多支撑点，足以承受介质间的压力差

热效率

若干金属传热板，其周边和流通孔周围用弹性体制成的垫片密封住，将它们夹在一起，即可组成一台板式换热器。板上压有许多流道，使用两种流体均形成湍流，垫片除了起密封作用之外，还引导工作流体一个隔一个板地进出。两种流体一般做逆流流动。

性能持久

用高纯水作为一次冷却剂，可防止磨蚀、腐蚀和结垢。磨蚀、腐蚀和结垢后缩短价格昂贵的电气设备的寿命。至于二次冷却剂可以是海水、湖泊水、江河水、循环冷却水、甚至液体化工物料。本公司备有各种金属的换热板，以适用不同的用途。

维修简单

可在现场拆卸组装。

AERO板式换热器具有的技术优势

先进的制板技术

AERO的所有板片都是用极度精密磨具一次冲压成形，只有一次成形的板片才能具有相同的精度，所以板与板之间有均匀的金属点接触，保证板式换热器能在较高的压力下正常运行，并能承受系统的压力冲击、振动及疲劳等等。

先进板型设计

AERO的板片有热工短板(软板，人字型波纹小角度)以及热工长板(硬板，人字型波纹大角度)两种。长板能产生更强烈的湍流，因而其传热系数比短板高，但是短板的压力降较低。将两者结合使用，在压力降有要求时，能得到佳传热效果，满足您的生产要求。

先进的分流区域

AERO独特的分流区域设计，即使对一个宽的板片，也能保证均匀分布。另一个特点是压力降较低，可以使更多的压力降用于传热，从而获得高的传热系数。

先进的流程组合

通过改变流动方式，或增加流道数量，可以达到无数种组合，从两种流体单程逆流方式到三种或三种以上流体的多流程流动方式均可做到。

先进密封系统

AERO的免粘接垫片设计为双重密封，防止两种流体相混合，生产不正常时(例如：压力冲击)发生泄漏，流体进入双重密封形成的死区内，然后从导流槽排出板外。这种设计使泄漏易于发现，并且能找出泄漏地点。

先进的定位系统

上导杆的定位可以防止板片上下移动，下导杆的定位可以防止板片左右移动。先进的定位系统使板片组可以在导杆上没有阻力的前后移动。

高精度的角与角定位防止板片移动，可以使垫片密封准确，垫片寿命耐久。

先进的框架技术

AERO用双头螺栓连接接管，固定板内孔道用跟垫片材质完全相同的衬环，有效地防止接管腐蚀。

上导杆滚轮装置

装在压紧板上的滚轮，有利于板式换热器打开更轻便，操作时对上导杆没有磨损。

涂漆系统

AERO采用了多层环氧漆喷涂，确保框架长久耐用;设备出厂喷涂酞青中蓝面漆;另外，产品漆的颜色也可以根据您的需求专门订制，这样可以保持设备间的色彩一致性。

AERO板式换热器PHE 规格尺寸
